Odwodnienia liniowe z syfonem umieszczonym centralnie





Odwodnienia liniowe z syfonem umieszczonym centralnie


Zapytaj o produkt

KOD PRODUKTU: SD-AB050

NAJWAŻNIEJSZE CECHY

wymiary 510÷5000 mm x 300÷400 mm
rodzaj odwodnienia dwuczęściowe
umiejscowienie syfonu centralne
rodzaj syfonu pionowy lub poziomy

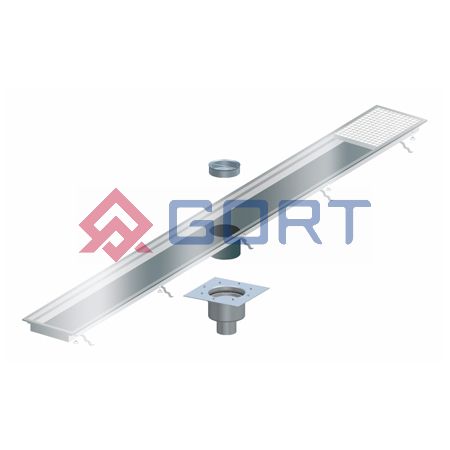

Odwodnienia liniowe:

  • Syfon odpływowy umieszczony centralnie względem kanału.
  • Wykonane ze stali nierdzewnej AISI 304, w formie szczelnego, spawanego kanału z kołnierzem do osadzenia w syfonie.
  • Stal nierdzewna o grubości od 0,8 do 2,0 mm.
  • Dno kanału o przekroju prostym, z kierunkowym spadkiem wody w stronę odpływu.
  • W bocznych ściankach zamontowane śruby do wypoziomowania kanału.
  • Możliwość regulacji kanału w 3 płaszczyznach: wysokość, obrót, nachylenie.
  • Do wyboru kilka wariantów uformowania krawędzi w zależności od wykończenia posadzki (szczegóły wg KK).
  • Polecane do posadzek wodoszczelnych (wodochronnych).
  • Odpływ zakończony jest syfonem z rurą nierdzewną DN100, ∅ zew. 108 mm.
  • W standardzie syfon pionowy (na zdjęciu) lub poziomy.
  • W opcji ruszty nierdzewne zwykłe i antypoślizgowe o różnych rozmiarach oczek.

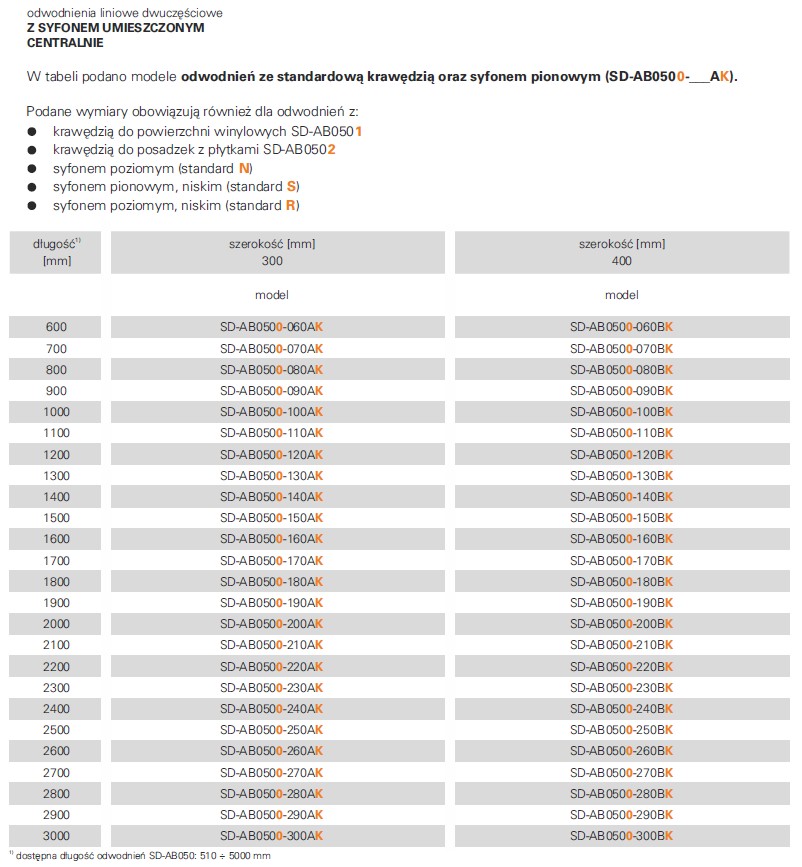

TABELA MODELI
