Odwodnienia liniowe z syfonem umieszczonym z boku





Odwodnienia liniowe z syfonem umieszczonym z boku


Zapytaj o produkt

KOD PRODUKTU: AB053

NAJWAŻNIEJSZE CECHY

wymiary 510÷2500 mm x 300÷400 mm
rodzaj odwodnienia jednoczęściowe
umiejscowienie syfonu przy bocznej krawędzi
rodzaj syfonu pionowy lub poziomy

Odwodnienia liniowe:

  • Syfon odpływowy umieszczony przy bocznej krawędzi kanału.
  • Wykonane ze stali nierdzewnej AISI 304, w formie szczelnego, spawanego kanału.
  • Stal nierdzewna o grubości od 0,8 do 2,0 mm.
  • Dno kanału o przekroju prostym, z kierunkowym spadkiem wody w stronę odpływu.
  • W bocznych ściankach zamontowane śruby do wypoziomowania kanału.
  • Do wyboru kilka wariantów uformowania krawędzi w zależności od wykończenia posadzki (szczegóły wg KK).
  • Odpływ zakończony jest syfonem z rurą nierdzewną DN100, ∅ zew. 108 mm.

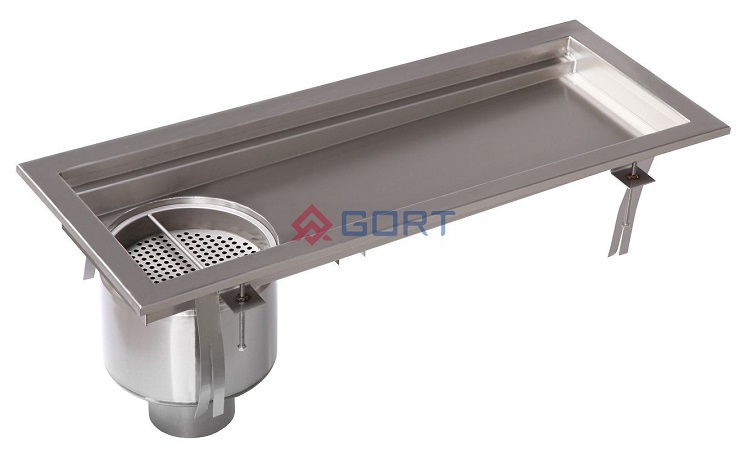

  • W standardzie syfon pionowy (na zdjęciu) lub poziomy.

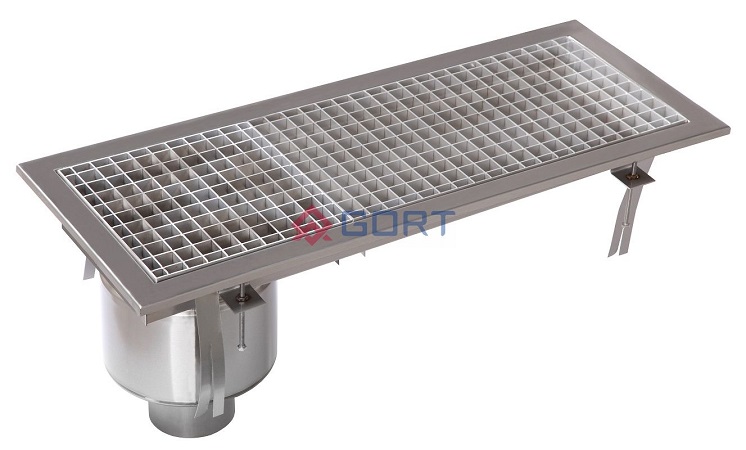

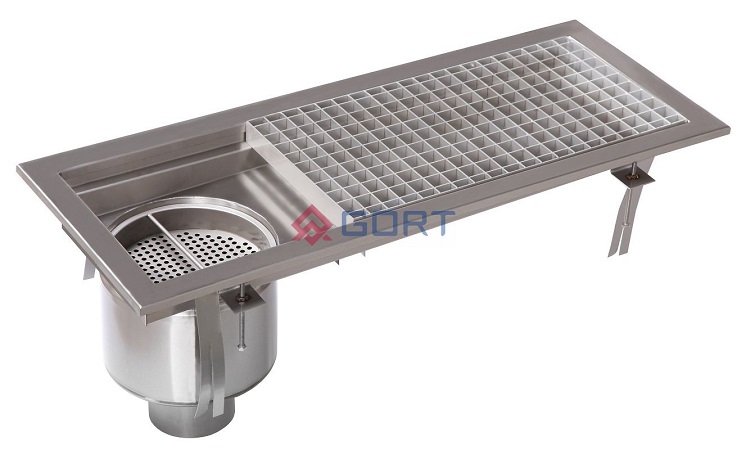

  • W opcji ruszty nierdzewne zwykłe i antypoślizgowe o różnych rozmiarach oczek.

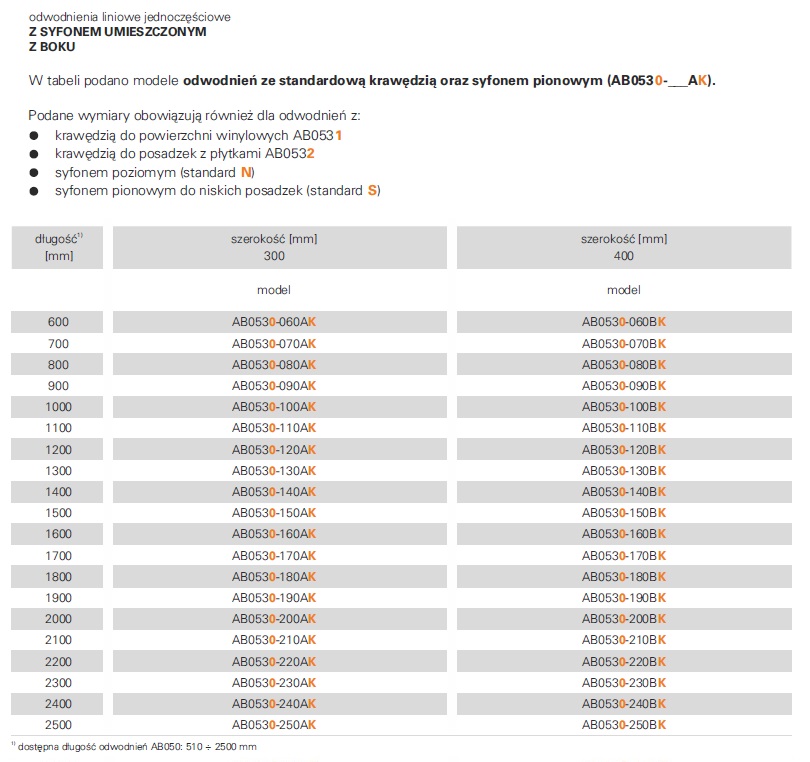

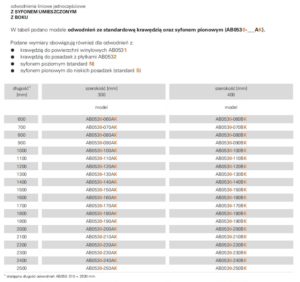

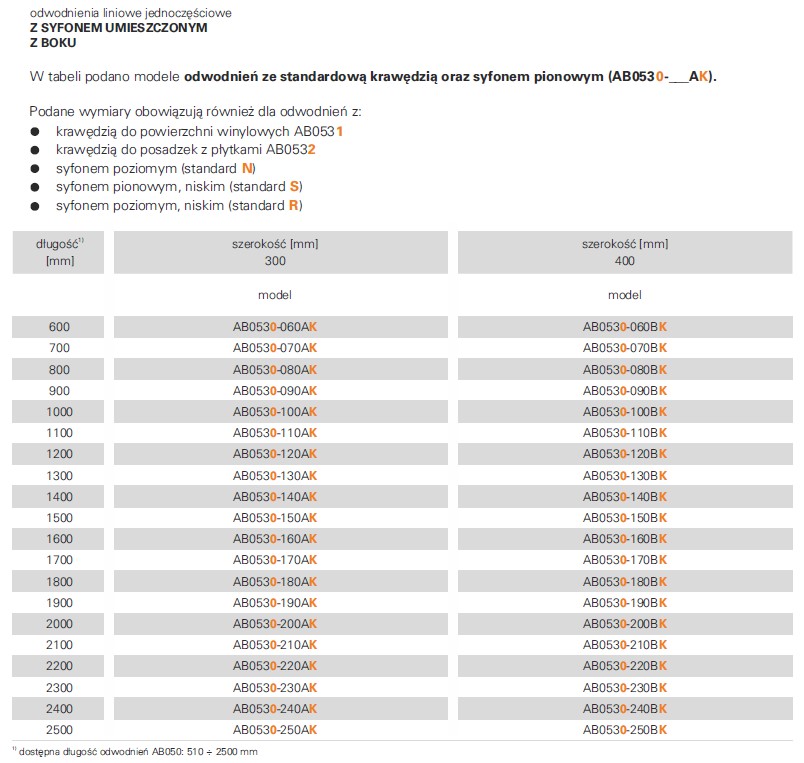

TABELA MODELI
